Винтовая силовая клемма PCB-10DM6 120A М6 — зажимной терминал на плату для BMS и инверторов

Надежный фундамент для вашей силовой электроники: Винтовая силовая клемма PCB-10DM6 120A

Создание мощных аккумуляторных блоков, проектирование высокоточных инверторов или разработка надежных систем автономного питания требуют абсолютной бескомпромиссности в каждом электрическом контакте. Когда по цепи протекают колоссальные токовые нагрузки, слабое соединение становится причиной нежелательного нагрева, потерь энергии и риска выхода из строя дорогостоящей техники. Если вам нужна безотказная силовая клемма 120А на плату, способная обеспечить монолитную прочность и стабильность электрического контакта, металлический терминал модели PCB-10DM6 станет идеальным выбором для вашего проекта.

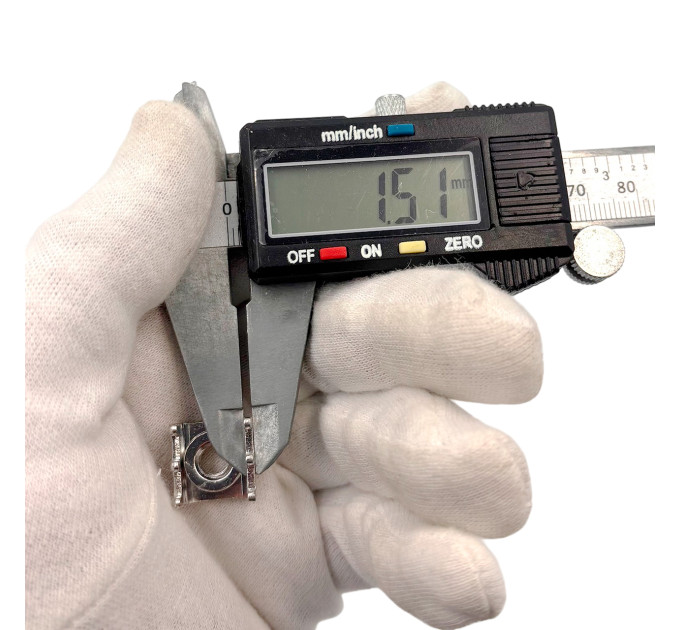

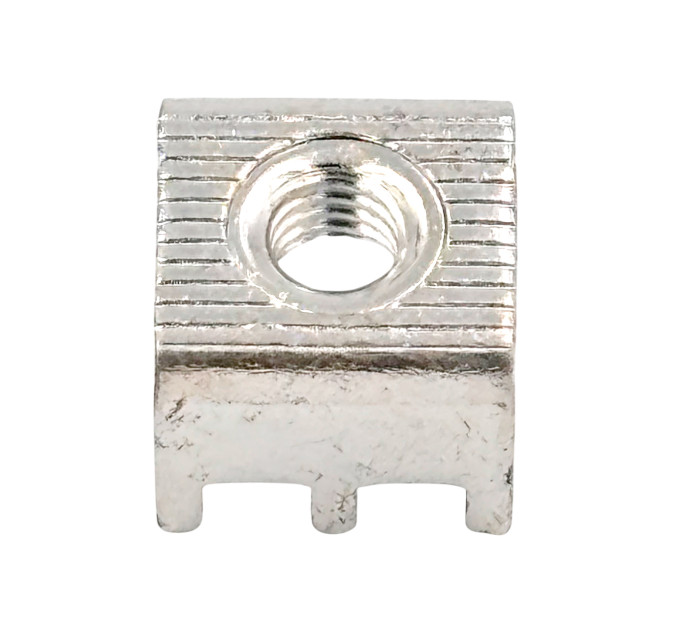

Эта цельная винтовая силовая клемма М6 изготовлена из высококачественной латуни толщиной 1.51 мм с плотным оловянным покрытием. Специальная гальваническая обработка полностью защищает металл от окисления, гарантирует безупречную пропаиваемость и сохраняет минимальное переходное сопротивление даже после многих лет интенсивной эксплуатации.

Конструктивные преимущества и равномерное распределение нагрузки

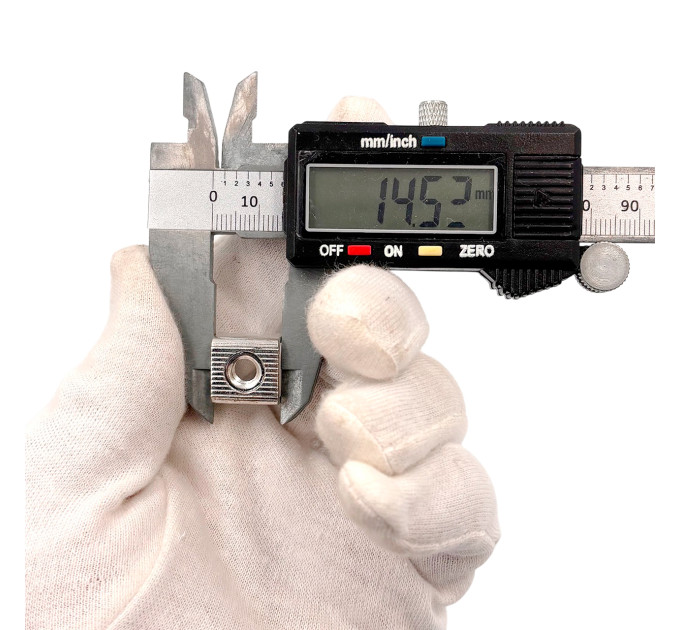

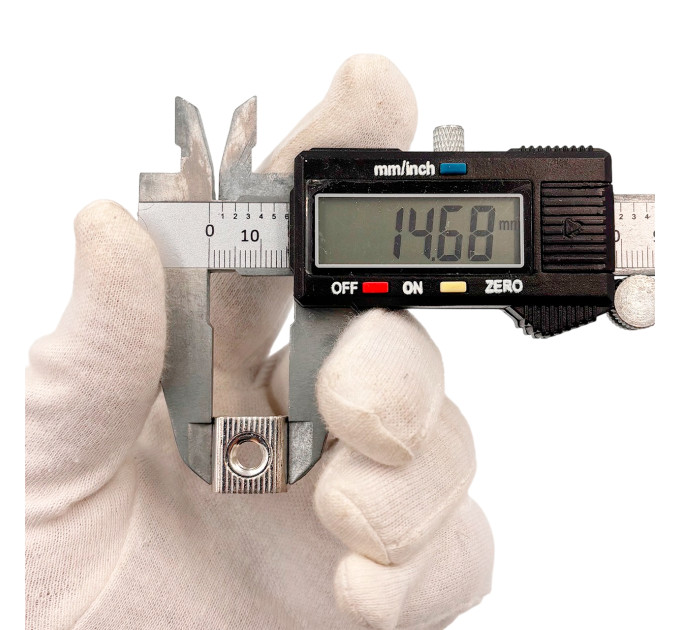

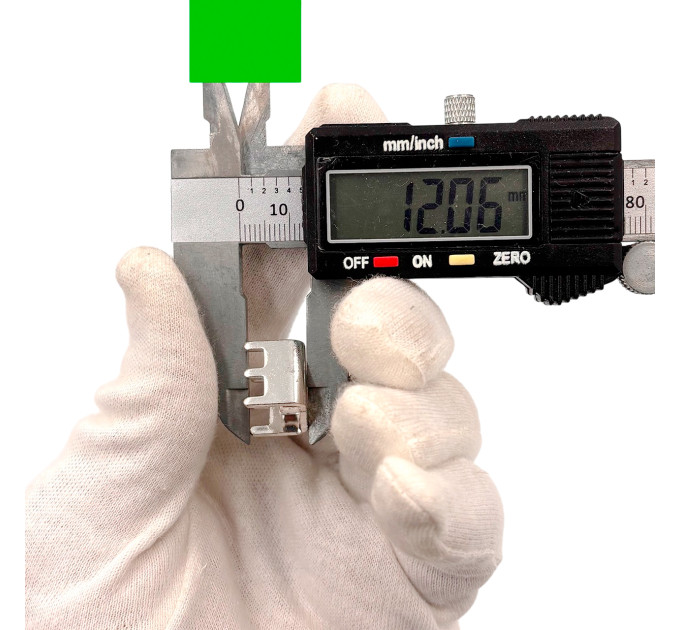

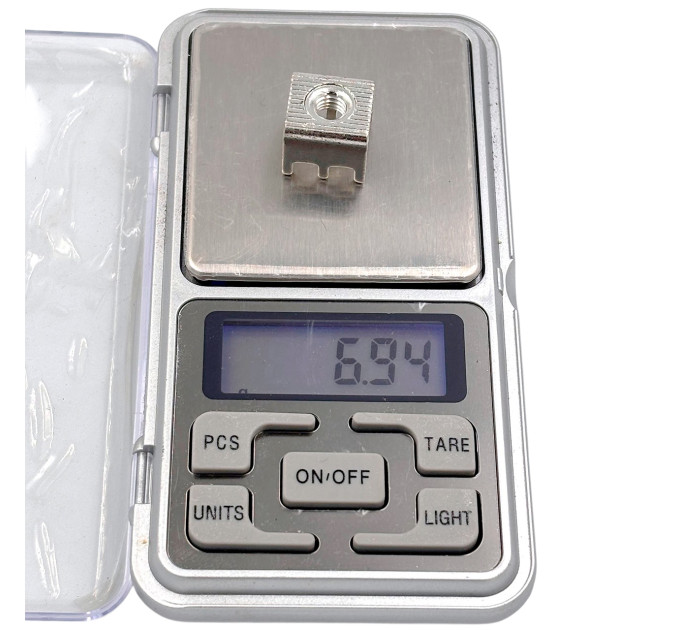

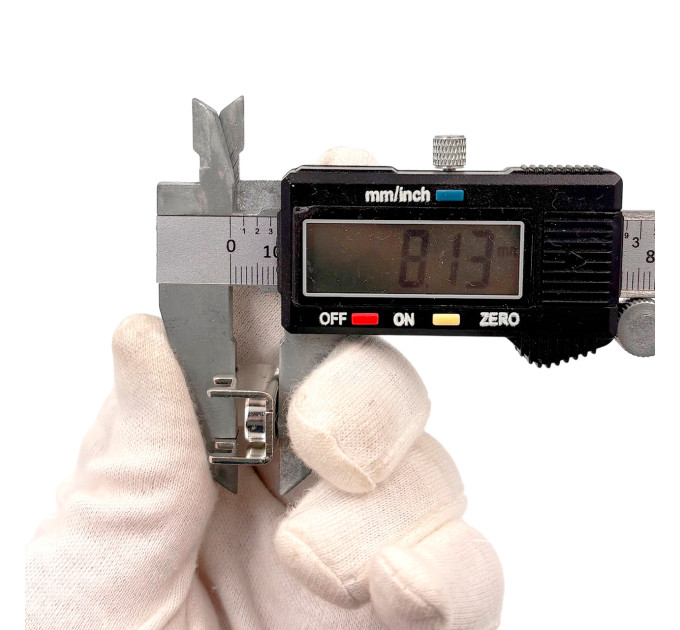

Продуманное техническое исполнение обеспечивает стабильную работу коннектора в самых жестких условиях. Надежная винтовая силовая клемма для печатной платы рассчитана на строгий термический диапазон от -40 °C до +120 °C, что делает ее устойчивой к экстремальным температурным колебаниям. Прямая ориентация 180° и компактные реальные габариты (14.5 х 8.13 х 12.06 мм при умеренном весе 6.94 г) позволяют эффективно использовать площадь платы.

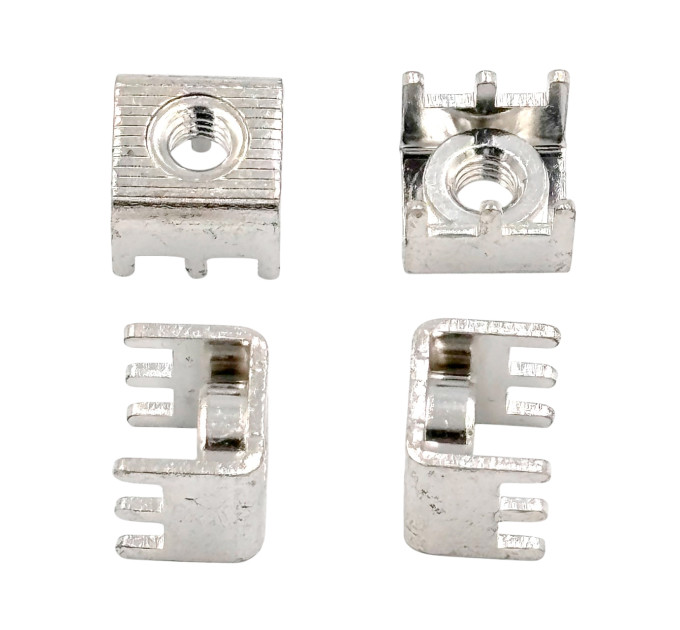

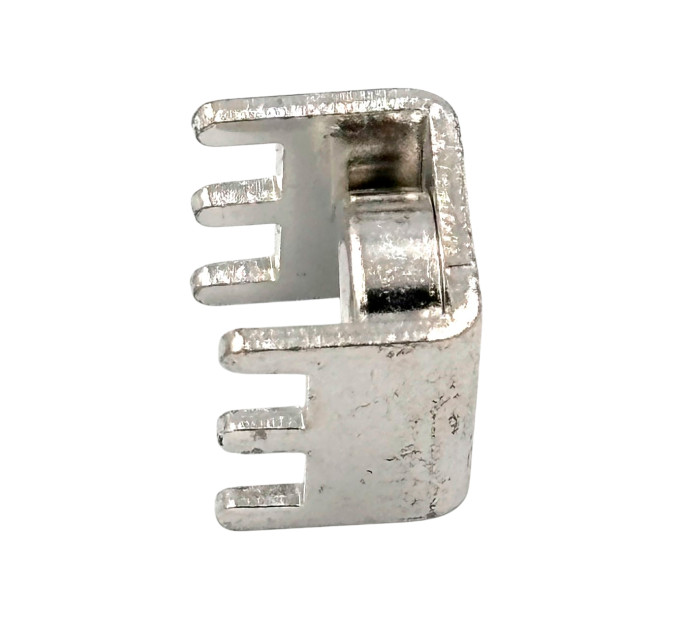

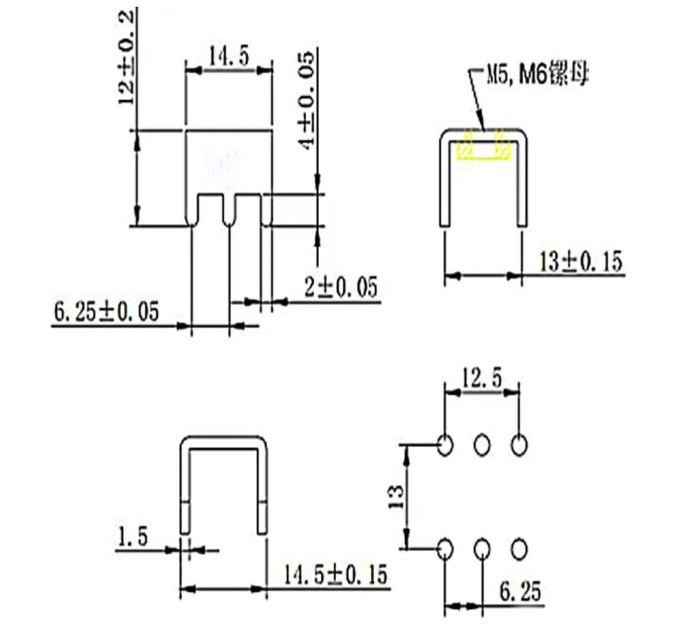

Ключевая особенность компонента — наличие 6 прочных паяльных пинов для THT-монтажа в отверстия. Они расположены в два ряда с шагом 13 мм между рядами и расстоянием 6.25 мм между соседними ножками (общее расстояние между крайними контактами в ряду составляет 12.5 мм).

Такое разветвление выводов решает сразу две важные задачи:

• Электрический баланс: ток высокой плотности равномерно распределяется по медным полигонам платы, исключая локальный перегрев контактных площадок.
• Механическая прочность: шесть точек фиксации гасят механическое усилие при затягивании силового винта, предотвращая вырывание клеммы и повреждение дорожек.

Благодаря этому силовой коннектор для печатных плат уверенно выдерживает постоянную нагрузку с номинальным током до 120 А и напряжением до 300 В.

Широкий спектр применения

Сочетая компактность и высокую токопроводимость, винтовая зажимная клемма PCB-10DM6 является востребованным решением для самых разных направлений электротехники. Эта деталь предназначена для надежного подключения высокотоковых проводов, шин и кабелей с кольцевыми наконечниками.

Компонент идеально подходит для следующих задач:

• BMS платы для LiFePO4 и Li-ion аккумуляторов: подключение силовых вводов и выводов в высокоемкостных аккумуляторных сборках.
• Солнечные инверторы и ИБП (UPS): обеспечение стабильной силовой связи в источниках бесперебойного питания.
• Зарядные станции и контроллеры: использование в мощной промышленной автоматике, преобразователях напряжения и регуляторах силовых электродвигателей.

Ключевые особенности силовой клеммы PCB-10DM6:

• Высокая токовая мощность: рассчитана на номинальную нагрузку 120 А при напряжении до 300 В.
• Цельнометаллический корпус: латунь толщиной 1.51 мм с длительным сроком службы более 10 лет.
• Надежное оловянное покрытие: устойчивость к коррозии и отличное смачивание припоем.

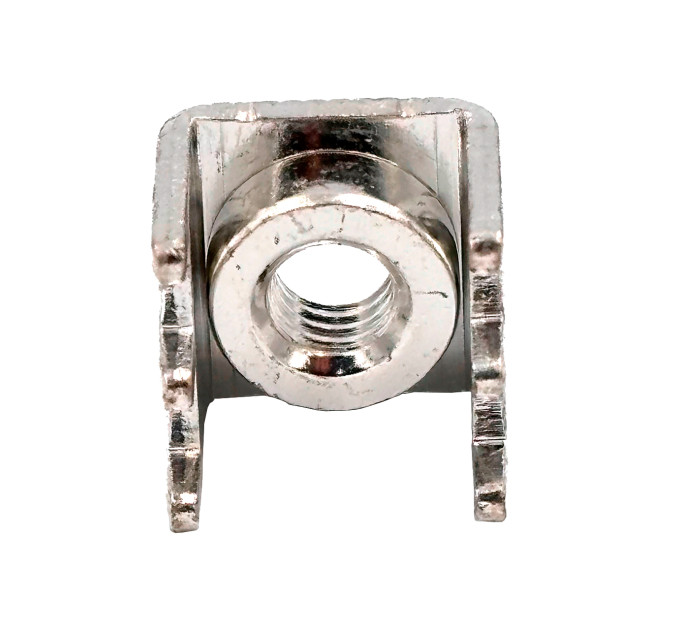

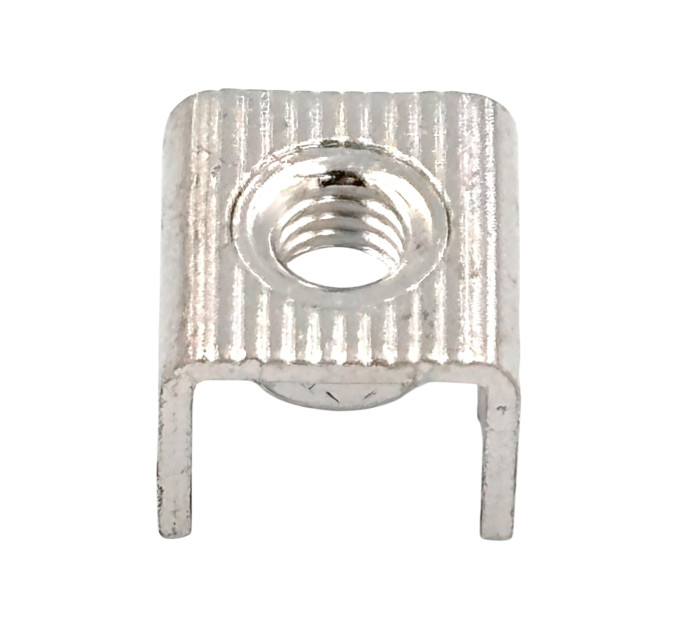

• Стандартное надежное крепление: внутренняя резьба под силовой болт М6 для плотного зажима наконечника.
• Защита от механических повреждений: 6 паяльных пинов распределяют физическую нагрузку и ток по плате.
• Универсальный THT-монтаж: простая пайка в отверстия с прямой ориентацией 180 градусов.
• Термостойкость: стабильное функционирование в широком диапазоне от -40 °C до +120 °C.

Где купить силовую клемму PCB-10DM6 оптом и в розницу?

Каждый опытный мастер и инженер знает: надежность всей системы зависит от качества мельчайших узлов. Выбор профессионального силового коннектора — это прямого рода инвестиция в долговечность и безопасность вашего оборудования.

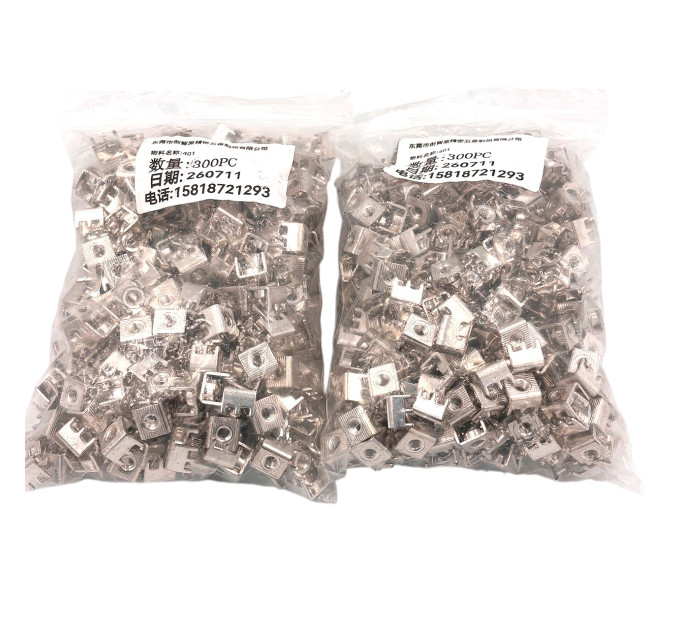

На нашем сайте Black-Store вы можете купить винтовую силовую клемму PCB-10DM6 120A с гарантией соответствия заявленным характеристикам. Данный товар продается оптом и в розницу, что делает его удобным как для частных мастеров, так и для серийного производства. Если вы хотите заказать эти компоненты крупной партией или узнать выгодную оптовую цену на силовые клеммы М6, вы можете быстро согласовать все условия и персональную скидку напрямую с нашим менеджером.

Выбирая комплектующие в интернет-магазине Black-Store, вы получаете проверенные компоненты для электроники, квалифицированный сервис и уверенность в каждом соединении. Заказывайте силовые клеммы PCB-10DM6 на сайте Black-Store прямо сейчас и создавайте энергосистемы высокого уровня надежности!
